带沉淀池的鱼缸设计图，集成了侧滤和滴流上滤！

养鱼时间越久，可能自己动手粘缸的欲望越强烈，今天给大家分享一套带沉淀池的鱼缸设计图，希望对大家有所帮助，图纸来源龙颠锦鲤论坛。

沉淀池，对于饲养锦鲤的玩家应该不会陌生，它的作用是把鱼便、残渣等垃圾沉淀到一个过滤槽中（我们把这个过滤槽就叫沉淀池或沉淀仓），然后通过设计好的排污口定期排出鱼便、残渣从，从而达到保证鱼缸水质的稳定和优质的目的。

设计鱼缸不但要要考虑容量、楼房承重、以及玻璃承压等等，同时也要考虑内部水循环的合理性，尤其是过滤系统的设计。

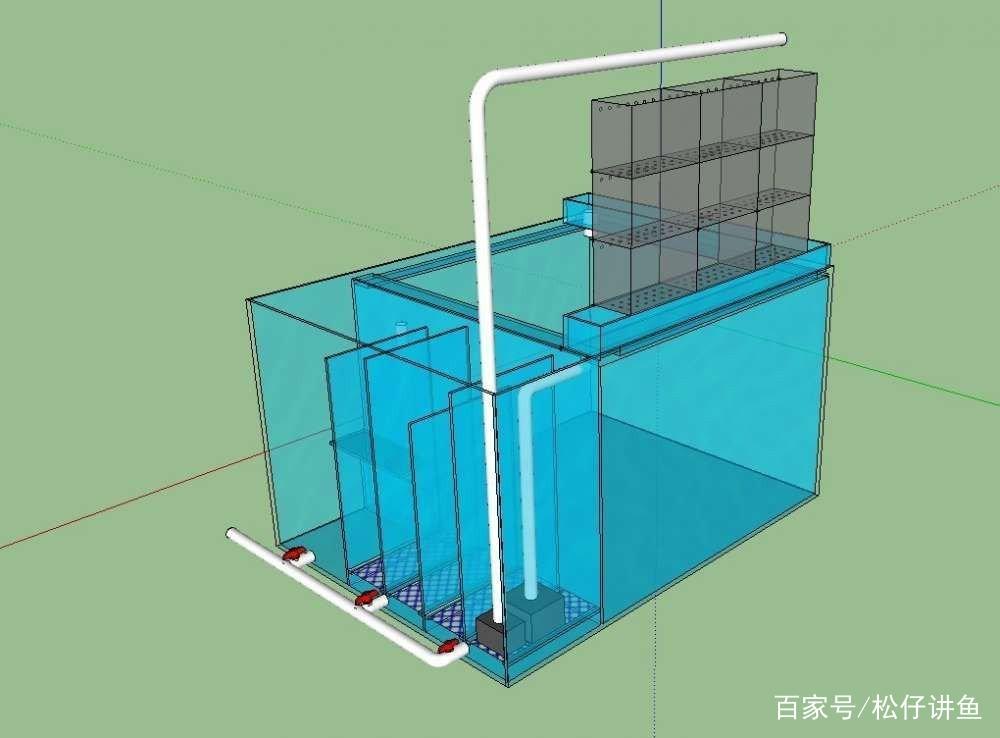

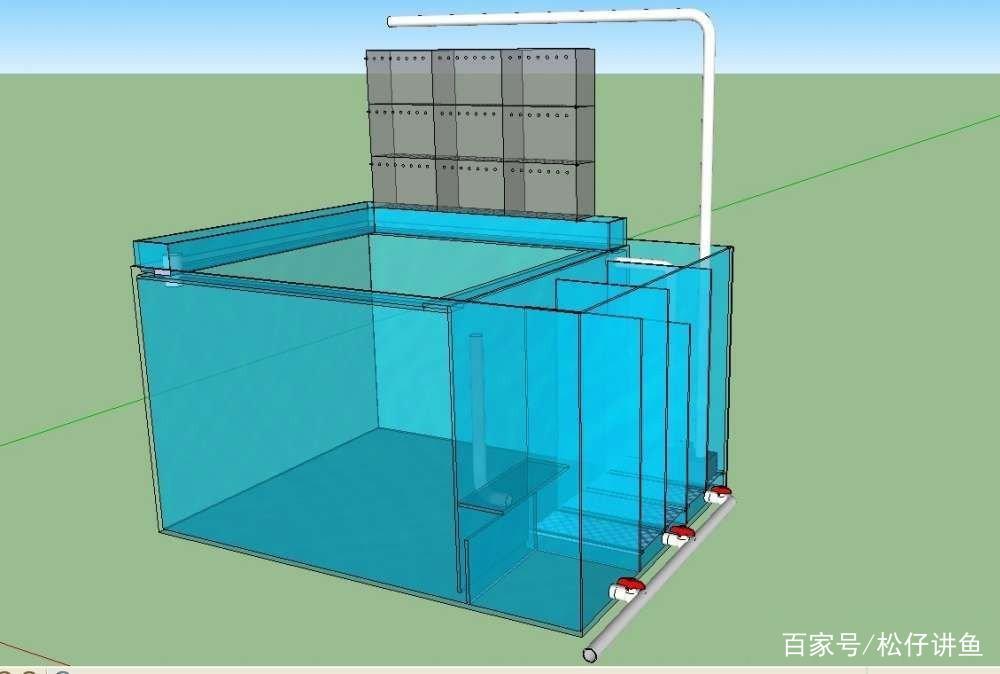

下图是鱼缸的整体设计图，正对面是侧滤，侧滤的第一格是沉淀仓，中间三格是生化仓，最后一格是水泵仓！

为了强化过滤系统，在鱼缸一侧增加了上部滴流过滤。

滴流过滤相比其他过滤形式性价比更高一些，现成的干湿分离自不必说，其层与层的结构使水和空气接触更充分，使鱼缸水的溶氧率更高，无论是硝化菌还是异养菌对氧的需求都是非常高的，滴流盒的结构有助我们培菌。

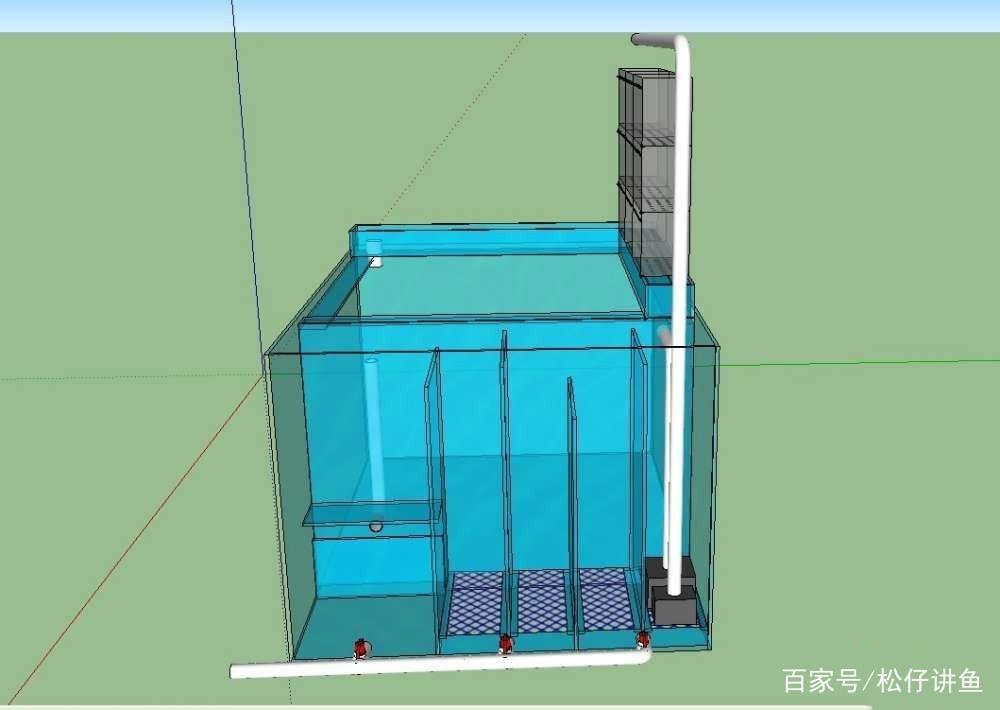

侧滤的细节设计，每个仓都要设计排污口，目的是定期排出污物，尤其是大缸或大鱼池的设计，排污口必不可少。排污口的高度不超过垫板高度的，有利于沉淀和排污。

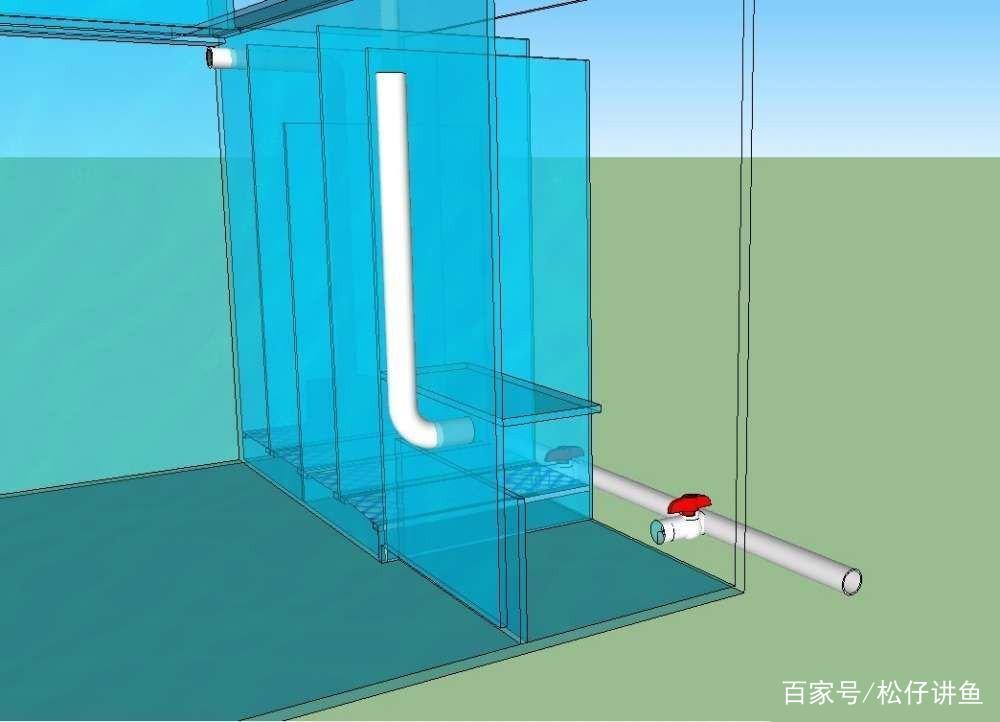

进水口设计，白色管是面吸！

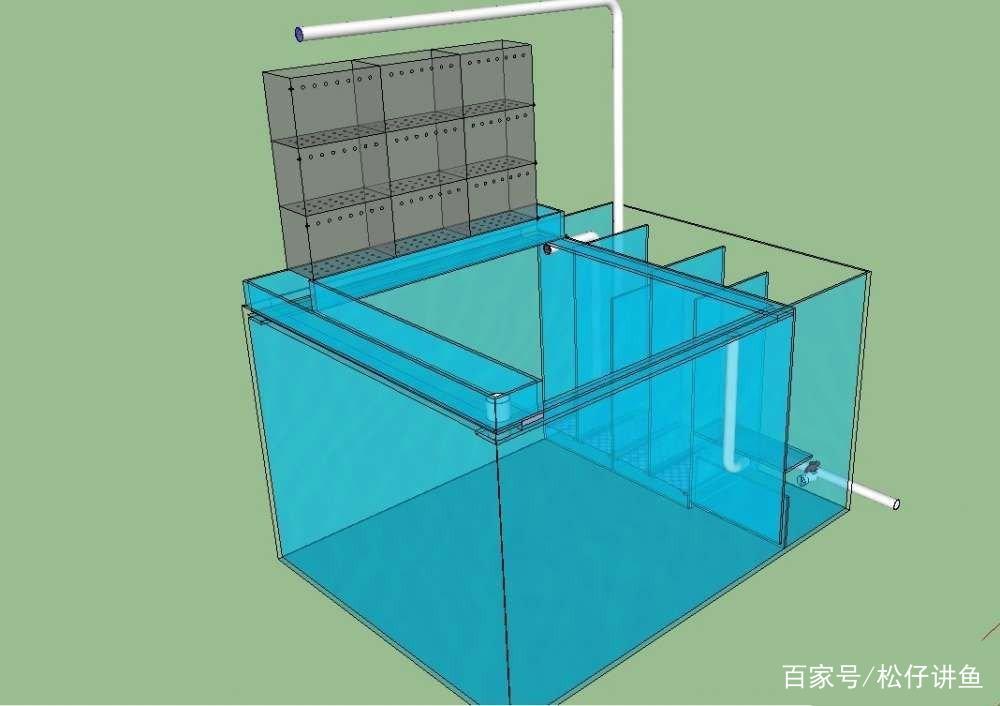

背面俯视图

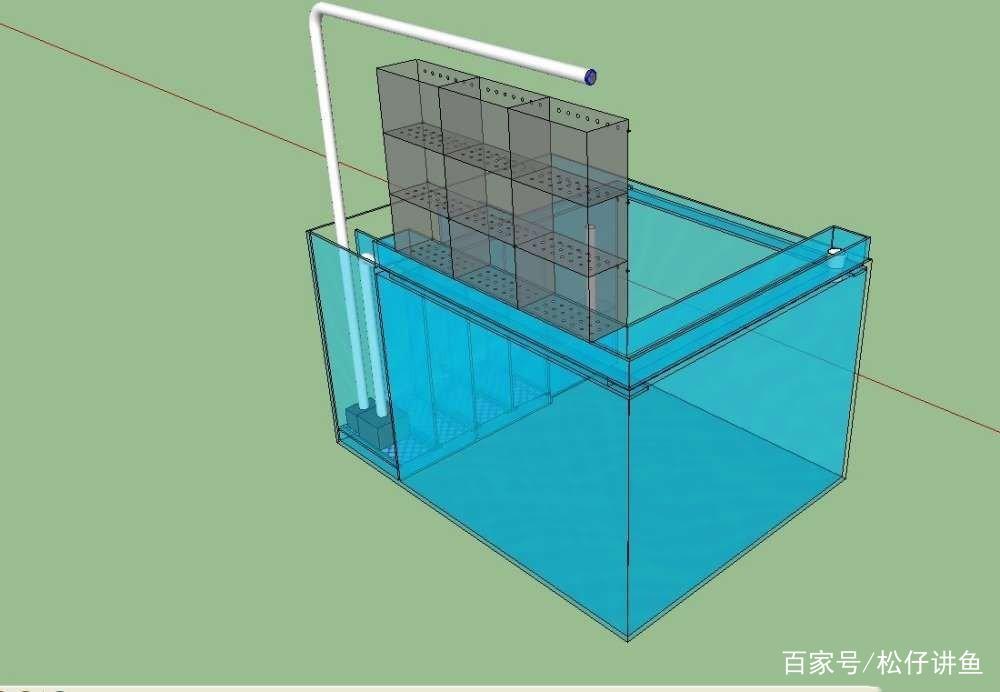

45度角俯视图

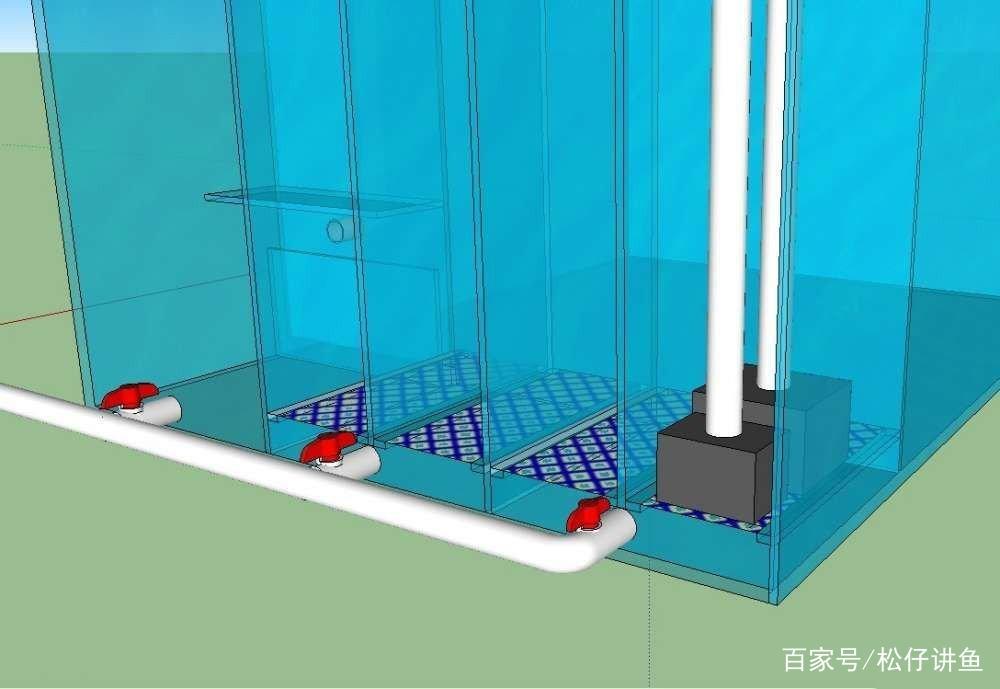

排污管的设计细节

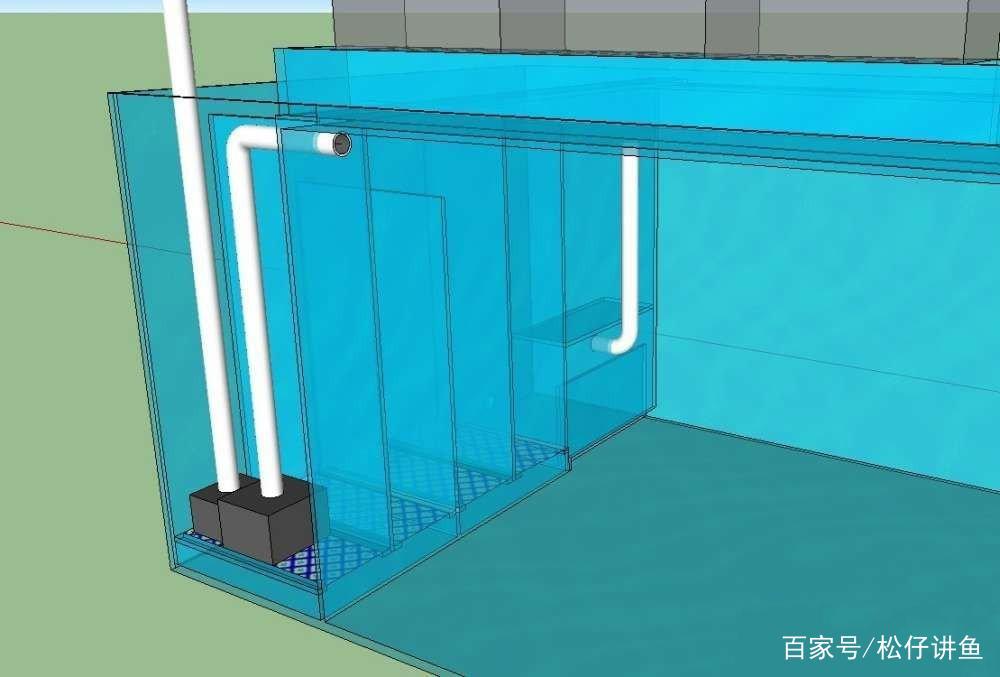

水泵仓放置两台水泵，一台直接将水抽进主缸，另一个将水送进滴流过滤。

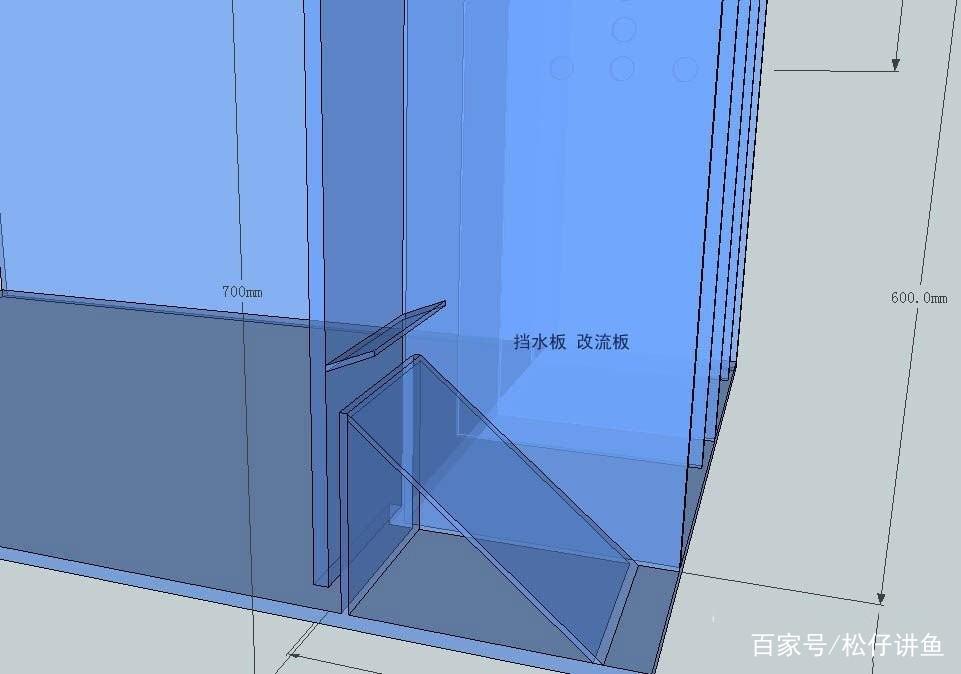

值得大家注意的是沉淀仓的结构设计，这种玻璃的斜坡设计可以更好的收集鱼便

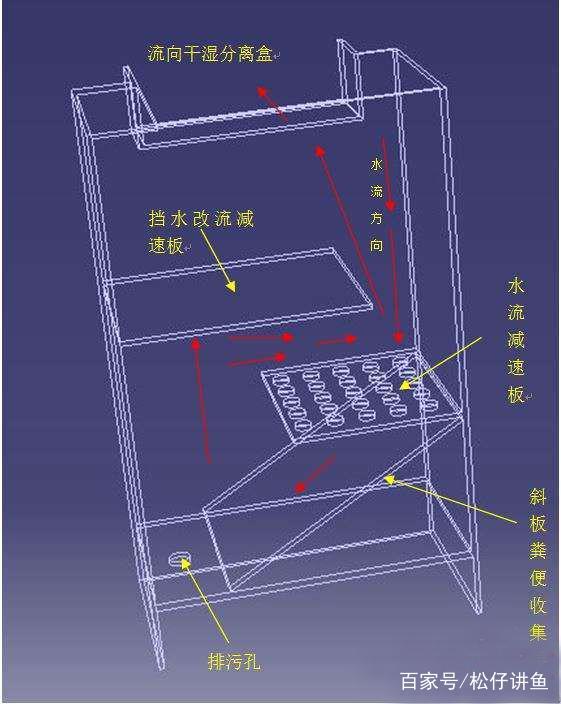

如果是干湿分离盒下水，也可以考虑下边这种设计！

以上就是今天给大家分享一套鱼缸设计图纸，想看更多内容，欢迎关注松仔讲鱼！
