电磁阀几位几通怎么看？

经常有电工朋友问我怎么看电磁阀是几位几通，因为平时维修的时候，没有合适的备件，不知道用其他的备件合适不合适？

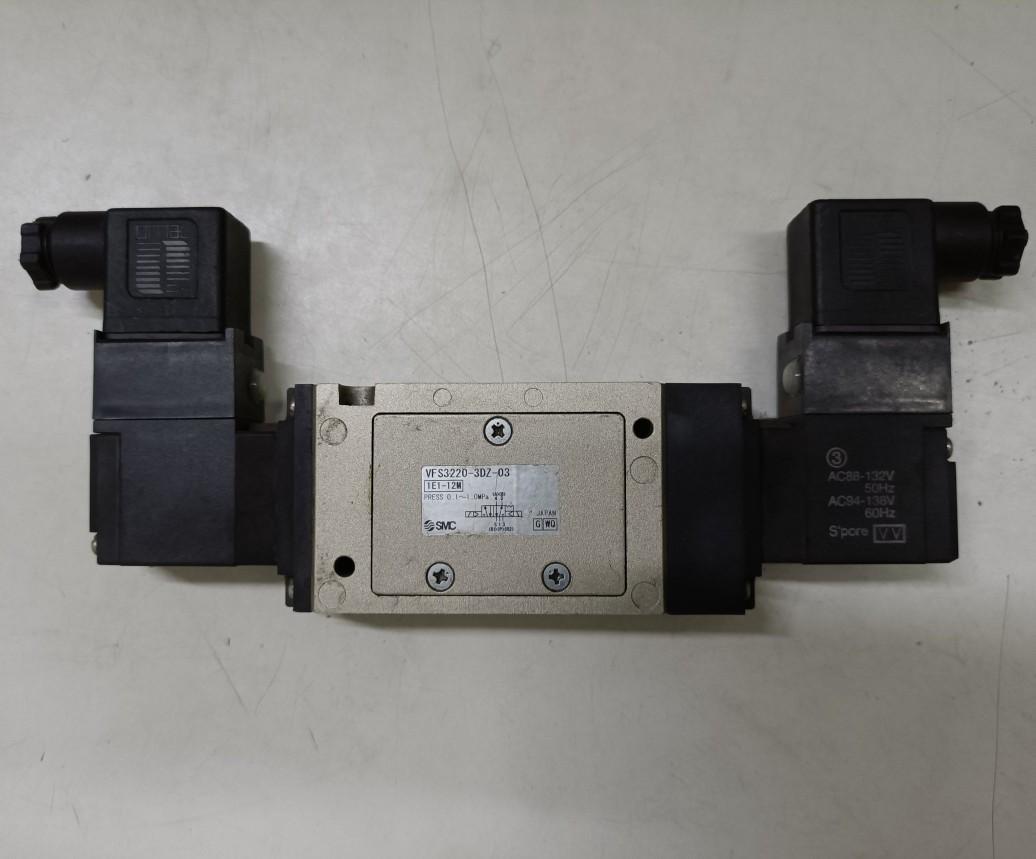

SMC双线圈电磁阀

下面以这个SMC的电磁阀来举例说明一下：

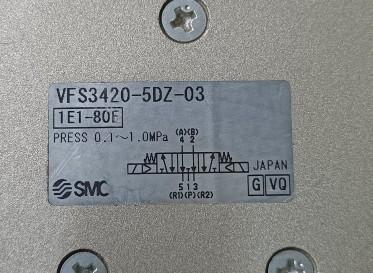

铭牌放大图片

看铭牌，有几个方框，就说明这个电磁阀是几位的

这个有两个方框，就说明这个电磁阀是两位的。

几通就是看一个位上有几个进出气的口，这个有5个，所以这个电磁阀是两位五通的。

如果右边的线圈导通，则阀芯滑向右边，就看右边的图，1和2相通，4和5相通，3截止。

如果左边的线圈导通，看左边的图，2和3相通，1和4相通，5截止。

下面再看另外一个电磁阀

想必大家已经看出来了

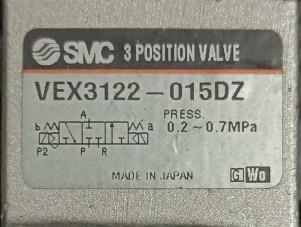

这个是三位三通，多了一个中间位保持

在中间位的时候 A P R 三个接口都截止

在左位的时候，AR相通 P截止

在右位的时候，PA相通 R截止

好，粗略讲解了以上两个电磁阀

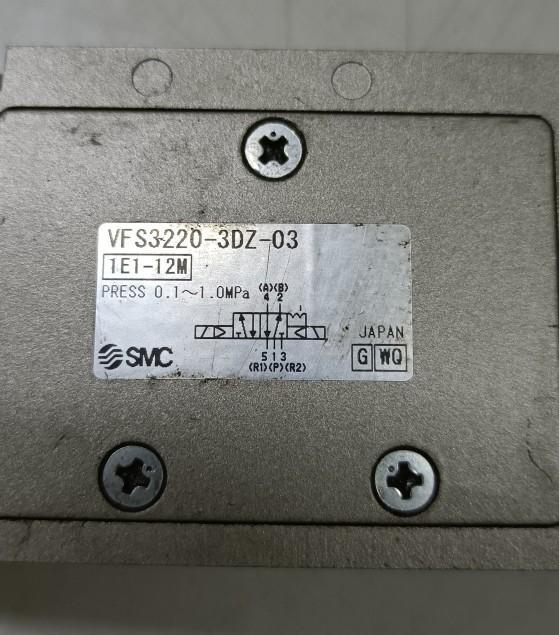

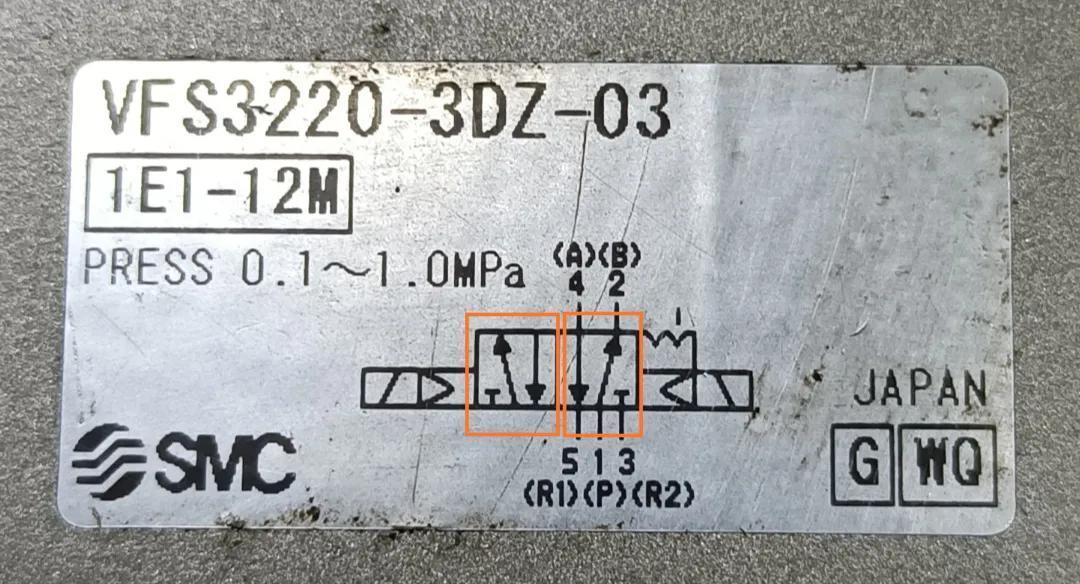

下面来留个作业，下图是几位几通的，每个位置的情况是怎样？

这里只是粗略浅谈一下，若有不知之处，还是大家指正！
